TD-LTE数字直放站解决方案

TD-LTE数字直放站解决方案

TD-LTE的关键点
TD-LTE帧结构
prot_tdlte_01-min

在TD-LTE帧结构中,每一个10ms无线帧由10个1ms子帧组成,0#及5#子帧含有用于用户终端执行同步并获取相关的系统信息的同步信号及必要的广播信息。

1#子帧是特殊子帧,用于上下行的切换,它包括3部分:下行导频时隙DwPTS,保护时隙GP及上行导频时隙UpPTS。

灵活的上下行时隙配置

prot_tdlte_02-min

上表显示可能的上行/下行时隙配置(0 ~ 6)。

灵活地设置特殊子帧(0 to 8)

prot_tdlte_03-min

上面表格显示了在特殊子帧中的每个域可能的配置(0到8)。

TD-LTE的中继技术

prot_tdlte_04

TDD-LTE数字直放站是采用较经济实用的L1智能中继技术

TDD-LTE的数字直放站核心模块

TDD-LTE的数字直放站核心模块

prot_tdlte_05-min

prot_tdlte_06-min

TDD-LTE的数字直放站核心模块接口说明

prot_tdlte_07-min

1.RS485:485控制接口

2.USB:USB控制接口

3.+12V:DC12V接口

4.SYN1-4:4路同步输出接口,可分  别外接两路上行/下行功放

5.BTS-PA:上行功放接口

6.BTS:PICO直放站施主天线接口

7.MS-PA:下行功放接口

8.MS:服务天线接口

增益DL:85dB,UL:80dB

输出功率:DL/UL:24dBm

应用:微功率直放站;大功率直放站前端同步射频放大模块;模拟直放站近远端同步模块

核心数字模块主要特点

  • 支持定制TD-LTE单频制式,专网1.4GHz/1.8GHz,公网 TD-LTE1800MH/ 2300MHz / 2600MHz。
  • 内置独有专利的基于软件无线电(SDR)技术的TD-LTE帧同步算法,确保与TD-LTE宏站精确同步以避免干扰TD-LTE宏站。
  • 内置独有专利的“智能载波扫频(CSF)”功能,通过锁定主导频同步信号(PSS)与辅导频同步信号(SSS)可以自动选择场强(RSSI)强信号质量较好的载波(基站),同时也支持工程人员手动选择、锁定指定载波(基站)。
  • 支持通过软件灵活地设置上下行时隙比(0-6)、特殊子帧(0 to 8)和CP (Cyclic Prefix) 。
  • 精准的时隙功率AGC功能,可对每个时隙的输入、输出功率进行精确检测与控制。
  • 高工作增益(单模块85dB)能显著地为TD-LTE提升其信号的延伸覆盖范围。
  • 微型输出功率最高可达上行/下行+24dBm,专为小型覆盖区域设计。
  • 内置抗自激保护算法,实时精准的隔离度检测,可根据隔离度自动设置工作增益确保不自激。
  • 基于DSP与SDR技术的革新的数字滤波器设计能提供优秀的带外抑制与极低的时延。
  • 射频指标满足3GPP要求。
  • 小尺寸,低功耗(23dBm最大功耗仅为6W)。

TDD-LTE的数字直放站关键技术

TDD-LTE的数字直放站帧同步工作原理

prot_tdlte_08-min

同步的小区参数改变;小区故障,无信号或信号低于同步门限

精准、快速的TDD帧同步技术

TDD-LTE直放站帧同步核心算法的概述

1.模块从空中接收到来自施主基站的TD-LTE信号,并下变频到中频;

2.然后通过高速的ADC将信号数字化,并在DSP中执行数字基带解调;

3.根据前面描述的TD-LTE的帧结构,从基带信号中识别出在下行导频时序(DwPTS)中的主导频同步信号(PSS)和时序0(TS0)中的辅导频同步信号(SSS);

4.通过根据本地初同步PSS码与基于同步码相关性的解调信号的互相关性,可以得到上下行导频时序的切换点;

5.根据期望的主辅导频同步信号来锁定相应的载波(基站);

6.有了PSS和SSS的准确时间点,再根据当前的上下行时隙比和特殊时隙配置可以准确地计算出每一个上下行的切换点。

精准、快速的TDD帧同步技术

为什么TD-LTE设备的帧同步的精准性如些重要?

如果没有与基站高精准、快速地同步,直放站将无法正常切换上下行,并且无法与基站和谐共存,甚至会对基站造成大干扰。时分双工的准确度直接决定系统是否可以正常运行。

采用革命性的数字滤波技术及抗干扰算法,TD-LTE直放站的同步准确度可以做与理论误差小于2μS。

prot_tdlte_09-min

杰出的同频/邻频抗干扰能力

采用革命性的基于软件无线电的数字滤波技术及抗干扰算法,直放站在高干扰的环境下(同频C/I=5,邻频C/I=-40)依然能达到稳定可靠的同步性能。这也意味着即使有用基站信号比同频干扰信号只大5dB的情况下,邻频干扰超过主信号40dB,TD-LTE直放站仍然能与基站保持良好同步。

prot_tdlte_10-min

邻频抗干扰测试

prot_tdlte_11-min prot_tdlte_14-min prot_tdlte_12-min prot_tdlte_13-min prot_tdlte_15-min

邻频输入-46.8dBm,信号源输入-76.1dBm,直放站只输出主载波信号11.88dBm。

超高灵敏度同步确保恶劣环境下稳定工作

采用超低噪声系数射频前端、革命性的数字滤波器、高无杂散动态范围ADC及基于软件无线电的优化的帧同步算法,TD-LTE直放站支持最低RSRP:-120dBm的灵敏度,这已经非常接近TD-LTE终端的灵敏度。

这就意味着TD-LTE直放站放站即使在接收电平只有RSRP:-120dBm的情况下,依然能正常稳定地工作,这一特点对TD-LTE直放站相当重要,使得直放站几乎没有接收电平限制,可工作在各种应用场景。

prot_tdlte_16-min

信源输出:RSSI:-80dBm,RSRP:-110dBm

prot_tdlte_17-min prot_tdlte_18-min

直放站同步输出4.87dBm

prot_tdlte_19-min

信源输出:RSSI:-90dBm,RSRP:-120dBm

prot_tdlte_20-min prot_tdlte_21-min

直放站同步输出-4.31dBm

prot_tdlte_22-min

内置“智能载波扫频(CSF)”功能

利用先进的SDR技术与数字基带解调算法,内置的“智能载波扫频(CSF)”功能可以侦测、扫描和分析所有从空中接收到的TD-LTE邻小区信号,并列出频点、场强(RSSI)、主导频同步信(PSS)、辅导频同步信号(SSS)等,并能自动选择/锁定具有最佳信号质量与场强的载波(基站)。

prot_tdlte_23-min

支持通过软件灵活地设置TD-LTE时隙参数

TD-LTE直放站可以支持工程师通过软件根据施主基站的配置可自动和手动配置直放站的上下行时隙参数(上下行时隙比,CP,特殊子帧配置)。

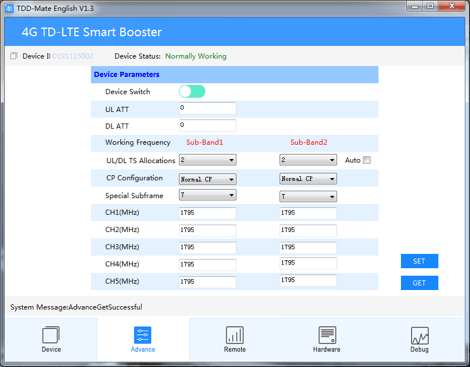

prot_tdlte_24-min

抗自激保护系统(IMOP)

实时的精准的隔离检测,根据隔离度自动调整工作增益,并确保系统不自激。

prot_tdlte_25-min

EVM  测试比较

prot_tdlte_28-min

IMOP  OFF

prot_tdlte_26-min

IMOP  ON(UL)

prot_tdlte_27-min

IMOP  ON(DL)

prot_tdlte_29

主要射频指标测试

下行增益:86dB

prot_tdlte_30-min

上行增益:81dB

prot_tdlte_31-min

输出功率:24dBm

prot_tdlte_32-min

上行噪声系数:3.9dB

prot_tdlte_33-min

下行噪声系数:2.9dB

prot_tdlte_34-min

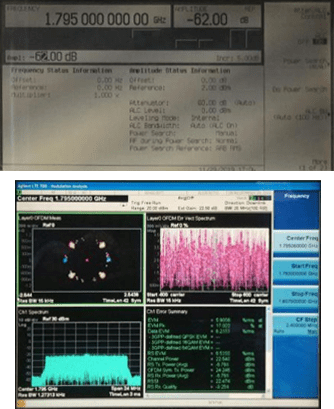

EVM测试

prot_tdlte_35-min

发射模板测试

prot_tdlte_36-min

ACPR测试

prot_tdlte_37-min

TD-LTE直放站 全系列产品

数字微功率直放站

prdt_tdltezfz17_01-min

+17dBm

70dB 增益

数字微功率直放站

prdt_tdltezfz_01-min

+23dBm

85dB 增益

数字大功率直放站

prot_tdlte_38-min

+30- +40dBm

95dB 增益

光纤直放站

prot_tdlte_39-min

(数字/模拟)37-43dBm
