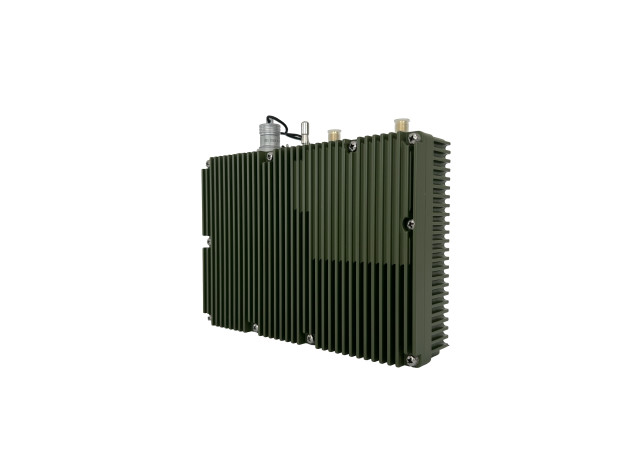

高通量卫星背包携行式4G基站
卫星背包携行式4G基站是基于 LTE TDD/FDD 技术与 Ka 高通量卫星终端融合的一体化基站，该产品集成了 LTE 基站、WiFi 和 Ka 卫星通信系统，可以提供语音、视频和数据业务等多媒体通信服务。
本产品具有集成度高、可靠性好、重量极轻背负携行、操作简单方便可靠，是一款完整的 LTE 通信基站与 Ka 频段 VSAT 卫星通信终端融合的一体化系统。
LTE无线覆盖子系统技术指标
| 项目 | 描述 |
|---|---|
| 工作制式 | LTE TDD/LTE FDD/802.11bgn |
| 工作频段 | TDD Band40/41, FDD Band3/5/8, Wifi 2.4GHz IEEE802.11bgn (其他频段可定制) |
| LTE工作带宽 | 5MHz、10MHz、15MHz、20MHz |
| 发射功率 | LTE: 27dBm±2dB, WIFI: 27dBm±2dB |
| 接收灵敏度 | LTE: -104dBm, WIFI: -88dBm |
| 同步方式 | 支持空口同步、GPS/北斗同步、1588V2 |
| MIMO | 2×2 MIMO |
| 天线接口 | LTE天线外置，SMA female *2, WIFI内置4dbi全向天线 |
业务性能
| 项目 | 描述 |
|---|---|
| 技术标准 | LTE-TDD/LTE-FDD 3GPP Release 9 |
| 最大吞吐量 | TDD@20MHz: UL 50Mbps、DL 100Mbps; FDD@20MHz: UL 75Mbps、DL 150Mbps |
| Ka业务峰值速率（黑猫） | UL 12Mbps、DL 60Mbps |
| 业务能力 | TDD 96个业务并发用户, FDD 32个业务并发用户 |
| 上下行时隙配比 | 支持2:2, 1:3, 3:1 |
| 特殊时隙配置 | 10:2:2、3:9:2 |
Ka卫星通讯子系统技术指标
| 项目 | 描述 |
|---|---|
| 开通时间 | ≤5分钟（从开箱到对星结束） |
| 寻星时间 | ≤3分钟 |
| 馈电形式 | 正馈抛物面天线 + 一体化介质馈源 |
| 等效口径 | 0.75m |
| 反射面板 | 碳纤维8块直线分割 |
| 工作方式 | 智能辅助手动寻星+本地OLED触控屏 |
| 跟踪信号 | 来自SkyEdge II-c Capricorn-4的接收载波信号 |
| 定位方式 | GPS北斗双模+手动输入 |
| 终端类型 | SkyEdge II-c Capricorn-4和Transceiver（2.5W或4W） |
射频性能
| 名称 | 发射 | 接收 |
|---|---|---|
| 工作频段 | 29.0～30.0 GHz | 17.7～20.2 GHz |
| 系统增益 | ≥44.2+20log(f/29.5) | ≥41.3+20log(f/19.2) |
| 射频配置 | Transceiver RF输出范围 29.0-30.0GHz, IF输入范围1400-2400MHz, 低波段（22KHz关）17.7-19.0GHz, 高波段（22KHz开）19.0-20.2GHz | |
| 本振频率 | 27.6GHz | 16.85/18.05GHz |
| IF输出范围 | 950-2150MHz | |
| 本振稳定度 | 25ppm | |
| 噪声系数 | 1.5dB | |
| 极化方式 | 圆极化（左旋、右旋手动或自动切换） | |
| 极化隔离 | 发射≥25dB；接收≥20dB | |
| 旁瓣包络 | ≤20 -3.5 dBi | |
| 第一旁瓣 | ≥14dB | |
| G/T值 | ≥18.2dB/K（晴天、20仰角、频率19.2GHz） |
供电规格
| 项目 | 描述 |
|---|---|
| 设备供电 | 100～260VAC（47～63Hz）转29.4V充电适配器、可拆卸206Wh集成锂电池 |
| 系统功耗 | ≤70W（配 2.5W Transceiver 时整个卫星便携基站系统总功耗）, ≤85W（配4.0W Transceiver时整个卫星便携基站系统总功耗） |
| 电池续航 | 配 4.0W Transceiver时，续航时间≥2.0 h |
硬件规格
| 项目 | 描述 |
|---|---|
| 方位范围 | 90手动连续可调 |
| 俯仰范围 | +15～+75手动连续可调 |
| 极化切换 | 左右旋手动切换 |
| 携行尺寸 | 600x420x240 mm |
| 系统重量 | 系统净重≤15kg（不含背包及附件），携行全重≤18kg（含背包及附件） |
环境规格
| 项目 | 描述 |
|---|---|
| 工作风速 | 稳风≤50km/h（需要配重）, 阵风≤65km/h（需加强配重） |
| 工作温度 | -25℃～+55℃ |
| 储存温度 | -40℃～+75℃ |
| 海拔高度 | ≤5000m |
| 防护等级 | IP55（标准：GB4208-2008） |
| 振动试验 | 垂直轴：1.04g、横轴：0.20g、纵轴：0.74g, 标准：GJB 150.16A-2009 |
| 冲击试验 | 标准：GJB 150.16A-2009, 加速度：200m/s2、脉冲宽度：11ms、波形：半正弦波、次数：3次/正反方向 |
| 相对湿度 | 0%～100% |
