PA2110D-44-50功率放大器

测试项目 指标 单位 备注
频率范围 2110~2170 MHz
最大输出功率 44.5±0.5 dBm 峰均比为8.0
功率调节范围 ≥30 dB 数控衰减
增益 53±1.0 dB 增益可调(±3dB)
增益调节步长 1 dB
数控调节误差 1~20dB ≤1.0 dB 每1dB都测
20~30dB ≤1.5 dB
带内波动 ≤1.5 dB 峰峰值 <1.0dB@30M
三阶互调 ≤-55 dBc
ACLR ≤-50 @5M dBc 连续3载波,满足3GPP模板要求
≤-52   @10M
EVM ≤12.5% 起控点回退1dB时测量
ALC控制范围 ≥10 dB ALC起控后输入功率增大15dB,输出功率变化保持在1dB之内
最大允许输入功率 ≥+10 dBm 持续1min不损坏
输入电压驻波比 ≤1.30 加+28V,标网输出-10dBm
输出电压驻波比 ≤1.30 不加电,标网输出-10dBm
≤1.30 加电,双定向耦合器测试
高低温测试 工作环境温度(℃) -40~+55 低温能启动,监控工作正常
ACLR ≤-45 @5M dBc
≤-50   @10M
增益稳定度 ±1.5 @-40℃~+55℃ dB
功率稳定度 ±1 @-40℃~+55℃ dB
电流 ≤3.5A@+28Vdc; 连续3载波输出25W
供电接口 3W3 公头
监控接口 D-sub9(Male) 公头
射频输入输出接头 SMA
监控功能 描述 备注
设置参数 射频信号开关 打开或关断功放
下行链路开关 打开或关断功放
下行ALC起控门限 可设定功放的最大输出功率,调节范围≥30dB; 设置精度:Pomax±0.4dB(最小0.2 dB)
下行衰减值ATT 数控衰减,增益衰减范围为0~31dB,步进1dB; 衰减精度:1~20dB≤1.0;20~30dB≤1.5
功放超温度关闭门限 超高温功放关闭门限可设置,功放温度超过此门限,自动关闭; 一般设置为90℃
功放超功率关闭 实际功率值比下行ALC起控门限值高出1dB关闭
查询参数 功放开关状态 若功放设置“关断”,此时查询应为关功放状态;反之则为开功放状态
下行输出功率电平值 检测功放输出功率值,检测范围(Pomax+2,Pomax-20) 检测精度:Pout±1dB
下行驻波比值 接驻波比值为1.5或2.0失配负载时,查询值为±0.2 驻波比值实时可读
温度查询 检测模块内部温度,检测范围:-40℃~+100℃ 检测误差:±3℃
ALC值查询 显示值与实际设置ALC值相等
ATT值查询 显示值与实际设置ATT值相等
告警参数 过功率告警 最大输出功率超过Pomax +1dBm时告警,Pomax   +2dBm时关机
功放超高温告警 模块内部温度超过“功放超温度关闭门限”时显示功放超高温告警,同时关断功放;当温度恢复到(功放超温度关闭门限-20℃)以下,模块方能继续工作

1、外形尺寸:225*165*22mm3
2、模块丝印名称:模丝印名称、型号:功率放大器、PA2110D-44-50
3、接口形式:
prot_gfmk_WCDMA30W_4-min
①供电接口:采用3W3(公头);具体型号:PR-R-XA-3W3P000L
1脚接:+28V;
2脚接地;GND
3脚接;NC
②射频接口:SMA-50KFD(输入、输出);
③监控接口:DB9-Male(公头),具体型号: DB-S-9P000
1,2脚接PCB板焊盘A(485串口通信端口A);
3,4脚接PCB板焊盘B(485串口通信端口B);
5脚接PCB板焊盘GND;
6~9脚NC;
4、安装孔直径:4.5mm

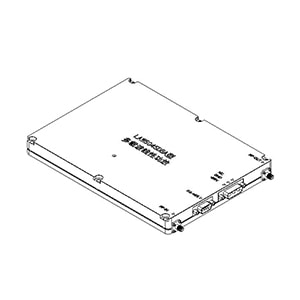

5、外形及安装示意图:
6、螺丝安装、固定:螺丝规格一致、安装紧固、无缺少
7、正面或侧面粘贴生产序列号(模块编号);
